TD耐酸碱活性炭电镀过滤机
本机主要适用于多种电镀药液的过滤循环，过滤表面积大，精度高，效率高，适用于活性炭处理，设计合理，容易操作。
各部位备件，均采用符合国家标准的优质材料，具有耐酸碱、耐高温，使用寿命长等优点。
配置电磁保护开关，防止超负荷运转或缺相保护。
出入口采用法兰式接口，标配法兰和底阀，根据客户需求选择PVC或PP材质。
186-6213-8280
产品核心优势
01 | PP 全材质，耐酸碱耐高温 滤筒与泵浦均采用 PP 材质，耐酸碱、耐高温，整机零部件选用国标优质材料，设备使用寿命长久。
02 | 大滤面高精度，适配活性炭处理 滤芯长度 61 英寸，过滤表面积大，过滤精度高、处理效率强，专为电镀药液活性炭循环过滤设计，结构合理、操作简单。
03 | 电机安全保护，运行更可靠 搭载电磁保护开关，具备过载、缺相保护功能，有效规避电机故障，保障设备稳定连续运行。
04 | 法兰式出入口，配件可选材质 出入口采用法兰接口，标配法兰与底阀；法兰、底阀可按需选用 PVC 或 PP 材质，适配现场管路。
05 | 多种配置，按需选型 可选择不同滤芯长度、滤芯支数、泵浦马力规格，结合循环流量、药液工况、安装空间匹配合适机型。

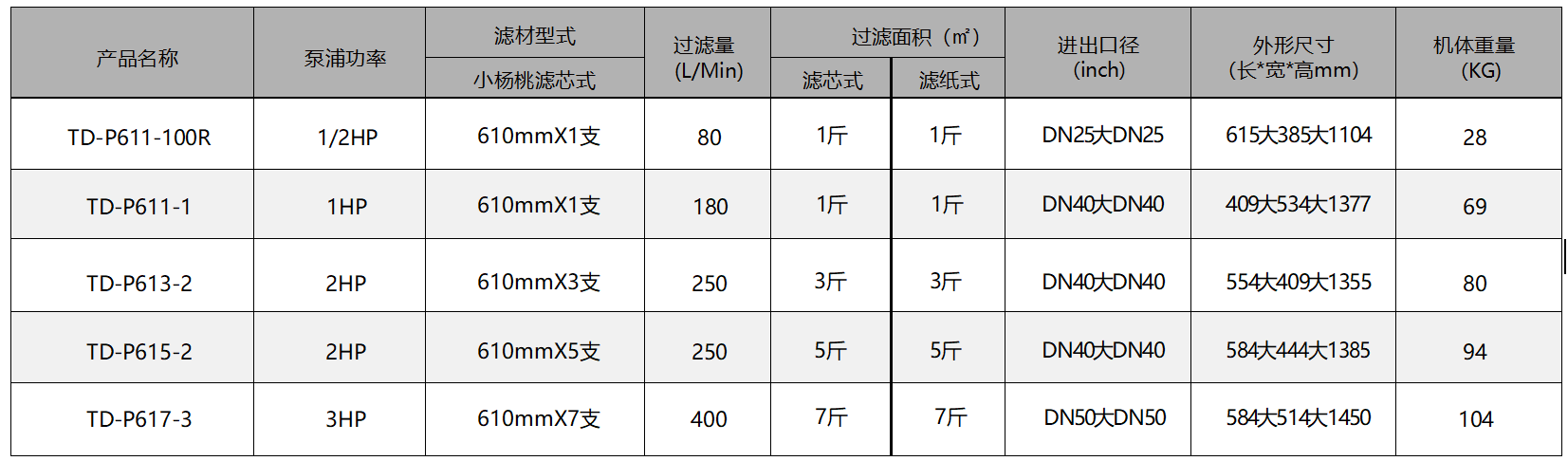

型号规格图
| 产品名称 | 泵浦功率 |
滤材型式 （小杨桃滤芯式） |
过滤量 (L/Min) |
过滤面积 (m²) |
进出口径 (inch) |
外形尺寸 (长 × 宽 × 高 mm) |
机体重量 (KG) |
| TD-P611-100R | 1/2HP | 610mm × 1支 | 80 | 0.8 | DN25 × DN25 | 615 × 385 × 1104 | 28 |
| TD-P611-1 | 1HP | 610mm × 1支 | 180 | 0.8 | DN40 × DN40 | 409 × 534 × 1377 | 69 |
| TD-P613-2 | 2HP | 610mm × 3支 | 250 | 2.4 | DN40 × DN40 | 554 × 409 × 1355 | 80 |
| TD-P615-2 | 2HP | 610mm × 5支 | 250 | 4 | DN40 × DN40 | 584 × 444 × 1385 | 94 |
| TD-P617-3 | 3HP | 610mm × 7支 | 400 | 5.6 | DN50 × DN50 | 584 × 514 × 1450 | 104 |
如何选择合适的 TD 耐酸碱活性炭电镀过滤机型号？
关注循环流量：根据实际系统所需流量、循环次数选型，不建议只按表中标注过滤量判断。
关注滤芯配置：根据过滤精度要求、活性炭处理需求、滤芯规格及维护需求确定。
关注安装条件：核对过滤机尺寸、法兰进出口管径及现场管路布局。
关注药液工况：结合药液成分、浓度、工作温度及运行压力确认 PP 材质适用性。

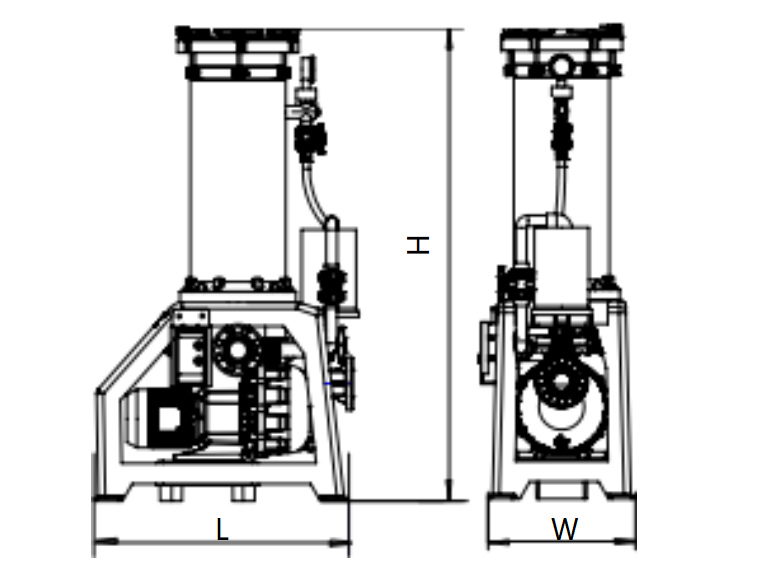

安装尺寸图
