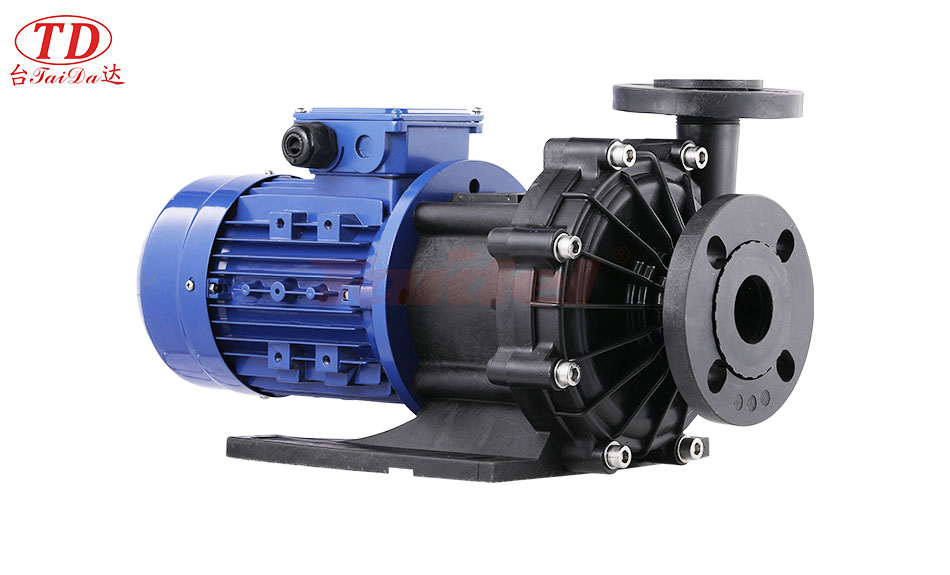

TDJ耐腐蚀pp化工磁力泵
产品特点

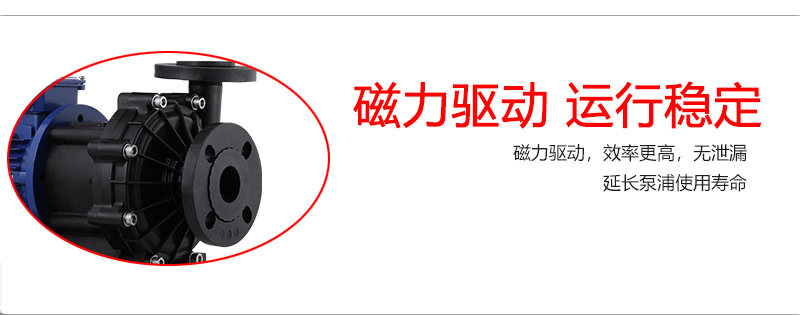

■无轴封设计，磁力驱动，泵体完全密封，不会引起化学药液泄漏。
■叶轮和磁铁一体成型，在高速运转及高温下不易损坏。
■泵浦设计理念高可靠、高效率、长寿命。在结构上突破传统概念，实现了在较大的流量下，无阻碍密封式全进水。
■使用温度70℃以内环境。泵浦采用FRPP、PVDF注塑成型，适用于各种酸碱药液循环，冷却，喷洗设备，连续电镀和 一些特殊场合使用。
服务热线：186-6213-8280
产品型号
TDJ-P-44-1-F-5-A-C-T-E
①机型编号：TDJ
②泵浦材质：P:FRPP,F:PVDF,C:CFRPP,E:ETFE
③出入口径：40,50,65
④马力：3/4HP-7.5HP
⑤泵浦入出口安装方式：F:FLANGED,Y:UNION
⑥马达频率：5:50HZ,6:60HZ,15:150HZ,20:200HZ
⑦泵轴承材质：A-GRAPHITE,C-CERAMIC,S-SIC
⑧泵浦轴：C-CERAMIC,T-TI,S-SIC
⑨叶轮耐磨环：T-TEFLON+GRAPHITE,C-CERAM
⑩泵浦密封O环材质：E-EPDM,V-VT
产品特点
■无轴封设计，磁力驱动，泵体完全密封，不会引起化学药液泄漏。
■叶轮和磁铁一体成型，在高速运转及高温下不易损坏。
■泵浦设计理念高可靠、高效率、长寿命。在结构上突破传统概念，实现了在较大的流量下，无阻碍密封式全进水。
■使用温度70℃以内环境。泵浦采用FRPP、PVDF注塑成型，适用于各种酸碱药液循环，冷却，喷洗设备，连续电镀和 一些特殊场合使用。
| 型号参数/model parameter | |||||||
| 型号 type |
曲线 curve |
口径(mm) | 马力 HP |
相数 ① |
全扬程 M |
全流量 m³/h |
|
| 入口 | 出口 | ||||||
| TDJ-440 | A | 40 | 40 | 1/2 | 3 | 12 | 16 |
| TDJ-441 | B | 40 | 40 | 1 | 3 | 16 | 18 |
| TDJ-542 | C | 50 | 40 | 2 | 3 | 21 | 26 |
| TDJ-543 | D | 50 | 40 | 3 | 3 | 25 | 29 |
| TDJ-544 | E | 50 | 40 | 4 | 3 | 29 | 35 |
| TDJ-663 | F | 65 | 65 | 3 | 3 | 17 | 51 |
| TDJ-664 | G | 65 | 65 | 4 | 3 | 20 | 58 |
| TDJ-665 | H | 65 | 65 | 5 | 3 | 23 | 81 |
| TDJ-867 | I | 80 | 65 | 7.5 | 3 | 28 | 95 |
| TDJ-8810 | J | 80 | 80 | 10 | 3 | 33 | 95 |

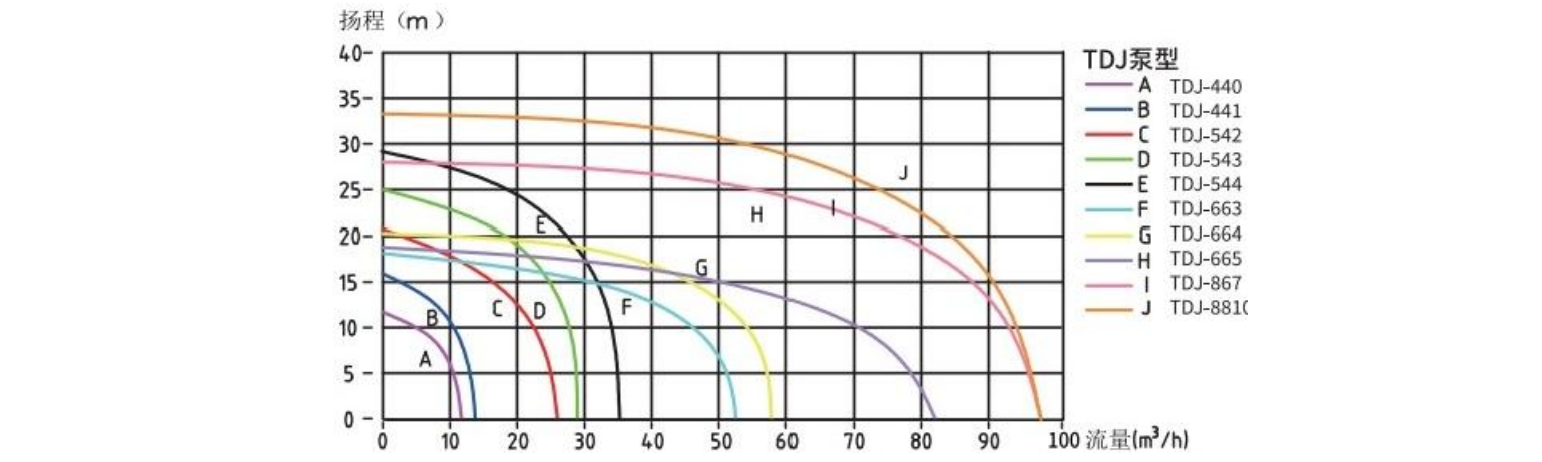

性能曲线图
| 外型尺寸/Overall dimension | ||||||||||
| 型号 | L | W | H | A | B | C | D | E | F | G |
| TDJ-440 | 545 | 160 | 280 | 170 | 225 | 130 | 138 | 102 | 73 | 125 |
| TDJ-441 | 545 | 160 | 280 | 170 | 225 | 130 | 138 | 102 | 73 | 125 |
| TDJ-542 | 587 | 160 | 283 | 170 | 225 | 130 | 138 | 93 | 73 | 125 |
| TDJ-543 | 587 | 160 | 283 | 170 | 225 | 130 | 138 | 93 | 73 | 125 |
| TDJ-545 | 599 | 160 | 283 | 170 | 225 | 130 | 138 | 93 | 73 | 125 |
| TDJ-663 | 565 | 260 | 343 | 260 | 360 | 230 | 171 | 103 | 83 | 146 |
| TDJ-665 | 599 | 260 | 343 | 260 | 360 | 230 | 171 | 103 | 83 | 146 |
| TDJ-867 | 725 | 260 | 343 | 260 | 360 | 230 | 171 | 103 | 83 | 146 |
| TDJ-8810 | 725 | 260 | 343 | 260 | 360 | 230 | 171 | 103 | 83 | 146 |
外型尺寸图
