TD双塔式可定制电镀过滤机
本机为三合一过滤机，功能强大，串联过滤，双桶双出口。
高精密过滤，过滤面积大，效率高，清洗容易。
可依客户要求选择不同滤材之变化。
配置电磁保护开关，防止超负荷运转或缺相引起的损坏。
出入口采用法兰式接口，标配法兰和底阀根据客户需求选择PVC或PP材质。
过滤形式可根据客户需求定制。
186-6213-8280
产品核心优势
01 | PP 材质机身，耐酸碱腐蚀 滤筒与泵浦均采用 PP 材质，耐酸碱药液腐蚀，适配各类电镀药液过滤工况。
02 | 三合一双塔结构，串联双桶双出口 高端 TDTZ 三合一机型，采用双桶串联过滤设计，双出口结构，过滤能力更强，功能丰富。
03 | 大滤面高精密过滤，清洗简便 配置 350mm 直径滤片，滤纸张数充足，过滤面积大、精度高、过滤效率优异，设备拆装清洗便捷。
04 | 滤材与过滤形式支持定制 可根据工艺需求选配多种滤材；整机过滤形式可按需定制，适配多样化电镀生产工艺。
05 | 电机安全保护，运行稳定可靠 搭载电磁保护开关，具备过载、缺相保护功能，避免电机因超负荷、缺相发生损坏。
如何选择合适的 TD 双塔式可定制电镀过滤机型号？
关注循环流量：根据实际系统所需流量、循环次数选型，不建议只按表中标注过滤量判断。
关注滤片配置：根据过滤精度要求、滤材类型、滤片规格及维护需求确定，滤材与过滤形式支持定制。
关注安装条件：核对过滤机尺寸、法兰进出口管径及现场管路布局。
关注药液工况：结合药液成分、浓度、工作温度及运行压力确认 PP 材质适用性。

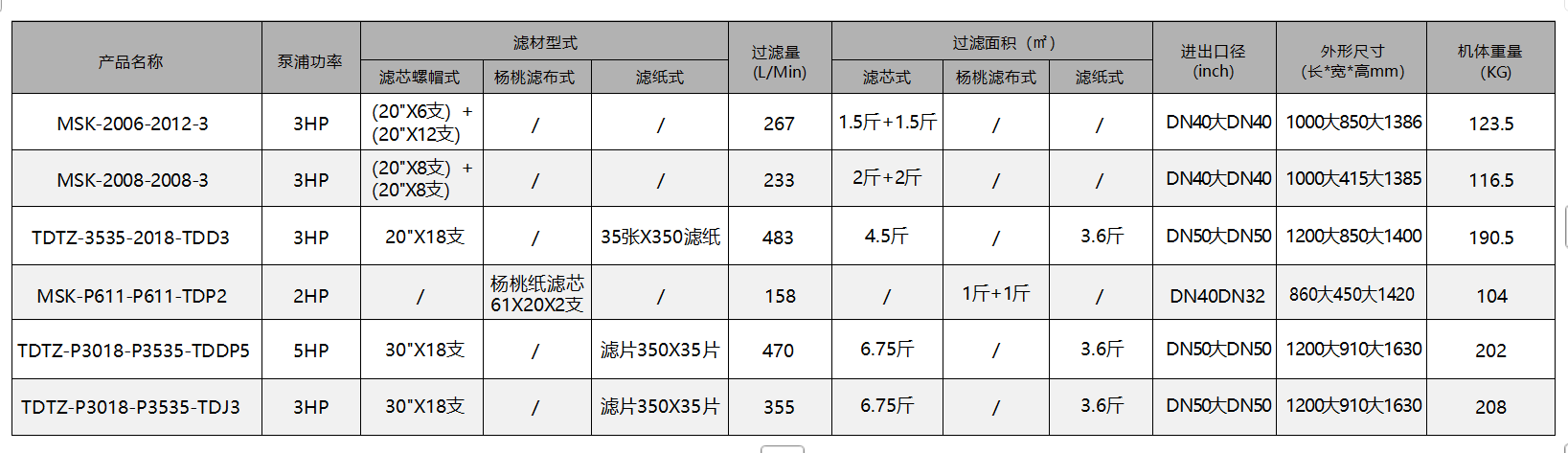

型号规格图
| 产品名称 | 泵浦功率 |
滤材型式： 滤芯螺帽式 |
滤材型式： 杨桃滤布式 |
滤材型式： 滤纸式 |
过滤量 (L/Min) |
过滤面(㎡)： 滤芯式 |
过滤面(㎡)： 杨桃滤布式 |
过滤面积 (㎡)： 滤纸式 |
进出口径 (inch) |
外形尺寸 (长x宽x高mm) |
机体重量 (KG) |
| MSK-2006-2012-3 | 3HP | (20"X6支) + (20"X12支) | / | / | 267 | 1.5+1.5 | / | / | DN40xDN40 | 1000x850x1386 | 123.5 |
| MSK-2008-2008-3 | 3HP | (20"X8支) + (20"X8支) | / | / | 233 | 2+2 | / | / | DN40xDN40 | 1000x415x1385 | 116.5 |
| TDTZ-3535-2018-3 | 3HP | 20"X18支 | / | 35张X350滤纸 | 483 | 4.5 | / | 3.6 | DN50xDN50 | 1200x850x1400 | 190.5 |
| MSK-P611-P611-2 | 2HP | / | 杨桃纸滤芯61X20X2支 | / | 158 | / | 1+1 | / | DN40DN32 | 860x450x1420 | 104 |
| TDTZ-P3018-P3535-5 | 5HP | 30"X18支 | / | 滤片350X35片 | 470 | 6.75 | / | 3.6 | DN50xDN50 | 1200x910x1630 | 202 |
| TDTZ-P3018-P3535-3 | 3HP | 30"X18支 | / | 滤片350X35片 | 355 | 6.75 | / | 3.6 | DN50xDN50 | 1200x910x1630 | 208 |

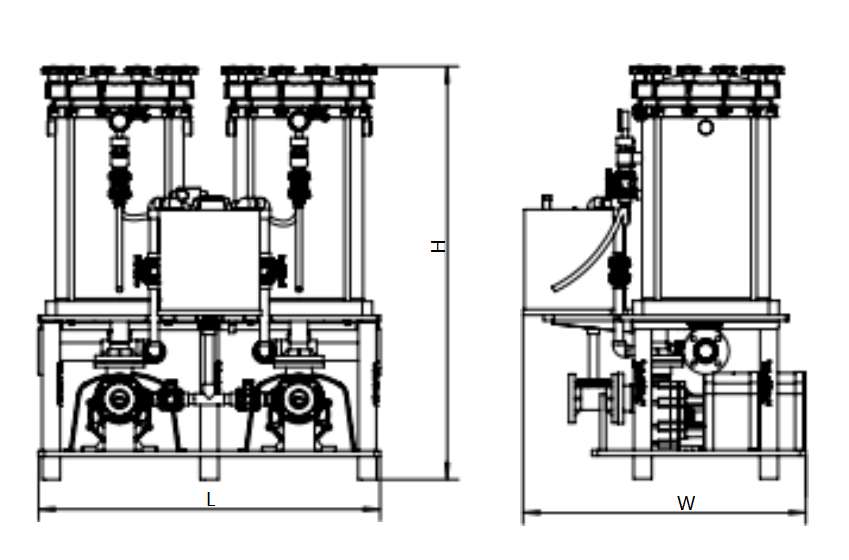

安装尺寸图
