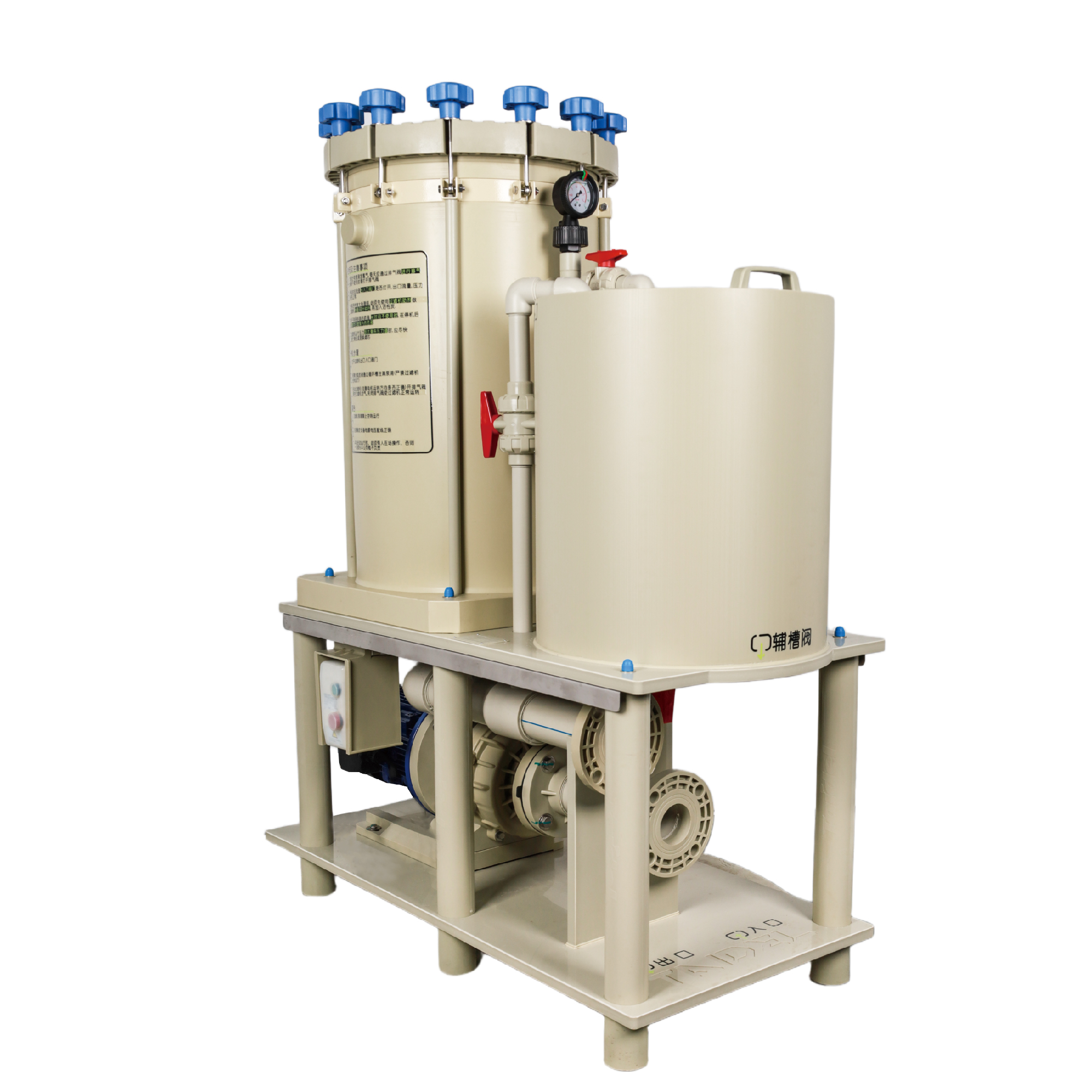

TDTZ滤纸式高精密大流量电镀铜过滤机
流量：30-60m³/h
载炭量：5-15kg
1台顶3台，节省50%以上空间
德国原装密封核心部件，实现恒压/恒流稳定运行
泵浦耐空转设计保障24小时连续生产不停机
解决大镀槽、大循环量场景中传统多台小流量过滤机占地广、能耗高、管理繁琐、滤材更换频繁等痛点。
应用场景：
精密PCB制造：HDI、IC载板、沉铜、电镀、褪镀等工序
大型电镀生产线：汽车、卫浴、碱锌锌镍等连续生产场景
186-6213-8280
产品核心优势
01 | TDTZ 高端系列，PP 材质耐酸碱耐高温 TDTZ 高端机型，滤筒与泵浦均采用 PP 材质，整机配件选用国标优质材料，耐酸碱、耐高温，延长设备使用寿命，降低配件更换成本。
02 | 大滤面高精密过滤，适配酸铜、镍药液 专为酸铜、镍药液循环过滤开发，滤片直径 350mm，配备 35 张滤纸，过滤面积大、精度高、过滤效率强；可一次性投加最高 15kg 活性炭，结构合理，操作简单省心。
03 | 多重安全保护，可选智能控制系统 标配电磁保护开关，具备过载、缺相保护；可增配智能控制箱，空转、高温、压力异常自动报警停机，可提醒清洗维护，全方位保护设备。
04 | 法兰式出入口，配件材质可选 出入口采用法兰式接口，标配法兰与底阀，法兰、底阀可按需选用 PVC 或 PP 材质，适配现场管路安装。
如何选择合适的 TDTZ 滤纸式高精密大流量电镀铜过滤机型号？
关注循环流量：根据实际系统所需流量、循环次数选型，不建议只按表中标注过滤量判断。 关注滤片配置：根据过滤精度、活性炭处理需求、滤片规格及维护需求确定。 关注安装条件：核对过滤机尺寸、法兰进出口管径及现场管路布局。 关注药液工况：结合酸铜 / 镍药液成分、浓度、工作温度及运行压力确认 PP 材质适用性。

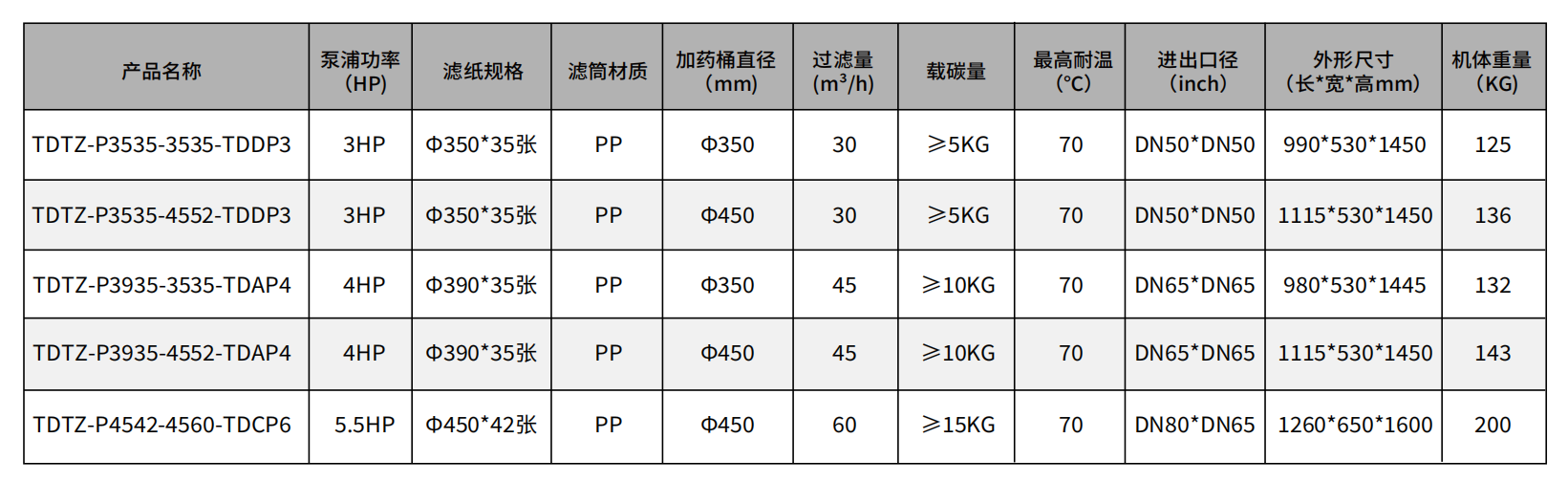

型号规格图
| 产品名称 | 泵浦功率 (HP) | 滤纸规格 | 滤筒材质 |
加药桶直径 (mm) |
过滤量 (m³/h) |
载碳量 (KG) |
最高耐温 (℃) |
进出口径 (inch) |
外形尺寸 (长 × 宽 × 高 mm) |
机体重量 (KG) |
|---|---|---|---|---|---|---|---|---|---|---|
| TDTZ-P3535-3535-3 | 3HP | Φ350×35 张 | PP | Φ350 | 30 | ≤5KG | 70 | DN50×DN50 | 990×530×1450 | 125 |
| TDTZ-P3535-4552-3 | 3HP | Φ350×35 张 | PP | Φ450 | 30 | ≤5KG | 70 | DN50×DN50 | 1115×530×1450 | 136 |
| TDTZ-P3935-3535-4 | 4HP | Φ390×35 张 | PP | Φ350 | 45 | ≤10KG | 70 | DN65×DN65 | 980×530×1445 | 132 |
| TDTZ-P3935-4552-4 | 4HP | Φ390×35 张 | PP | Φ450 | 45 | ≤10KG | 70 | DN65×DN65 | 1115×530×1450 | 143 |
| TDTZ-P4542-4560-6 | 6HP | Φ450×42 张 | PP | Φ450 | 60 | ≤15KG | 70 | DN80×DN65 | 1260×650×1600 | 200 |

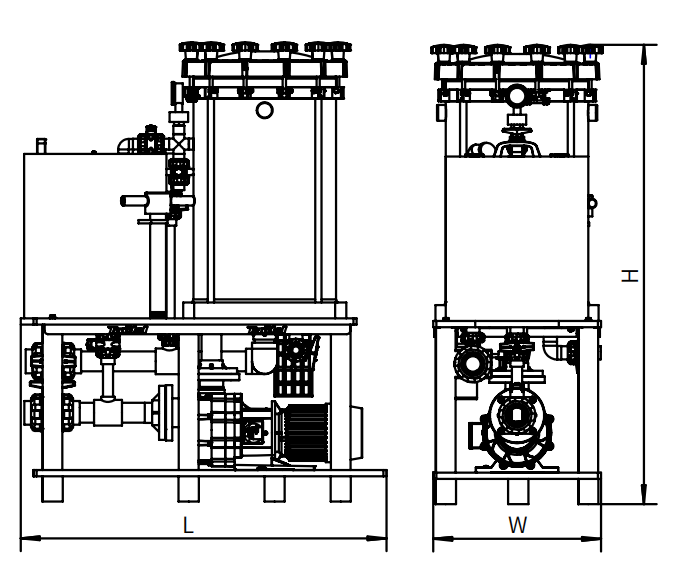

安装尺寸图
